一、用途

倒伞复合叶轮表面曝气机为垂直轴低速表面曝气设备。主要用于城市生活污水和工业废水治理的卡鲁塞尔氧化沟工艺。

二、工作原理

其结构采用平行立轴式减速驱动机构、可上下调节安装底座、传动轴、双轴向力传动装置、高强度联轴器、倒伞叶轮组成。驱动机构带动传动轴及叶轮旋转，旋转叶轮将底部污水及污泥沿叶轮倒锥螺旋状提升，上升的污水挟带周边水体从叶轮边缘甩出，形成水跃并裹进大量空气实现充氧曝气。并将池底层含氧少的混合液向上提升环流、更新，同时在叶轮旋转的推动和提升作用下，推动水流在氧化沟内以＞0.3m/s的水速呈螺旋形的状态向前环流，使沟内活性污泥混合液保持悬浮状态，达到充氧的目的。

三、产品特性

1、旋转主轴

旋转主轴采用高强度大直径的45#钢实心轴一次成型加工，确保同心度，使用寿命长。

2、传动减速机

减速机是倒伞曝气机的重要组成部分，我公司标配使用国内 减速机，专业制作适用倒伞曝气机的大功率立式平行轴减速机，选型根据理论数据及实际工况经验，并考虑到恶劣的工作环境，提高减速机的服务系数。

3、可调式安装底座

安装底座是设备的主要承力件，底座采用相当厚度的钢板，与减速机连接处采用方形钢承托，并与法兰连接口在同平面上加工其水平度，确保减速机与主轴的同心度。安装底座可上下调节，底座固定丝杆用高标混凝土浇灌入地平至少300mm以确保其强度。

4、双轴向力传动装置

双轴向力传动装置承托水下部分，使减速机不受轴向力，大大延长减速机的使用寿命。传动装置并且可以抵御设备运行时由于水力反作用力而产生的向上推力。

5、倒伞联轴器

倒伞联轴器采用高强度材料精加工而成，并且与主轴之间采用 方式紧密结合，确保在大扭力情况下无磨损，且采用易拆卸设计。

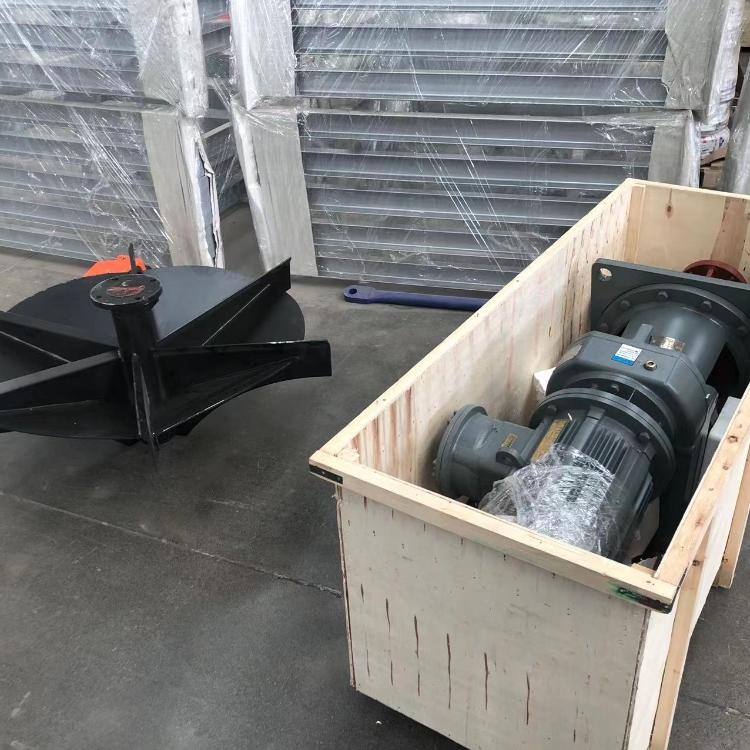

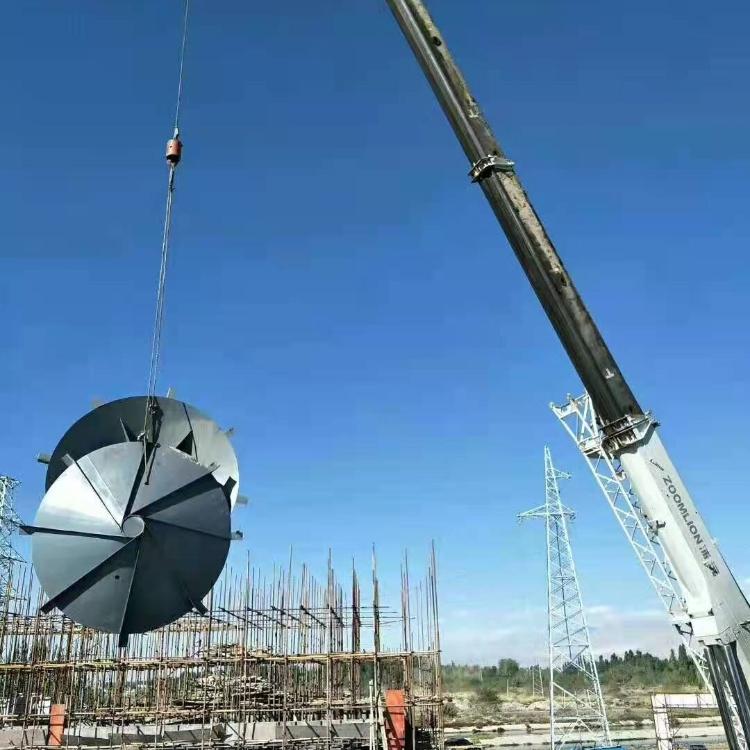

6、倒伞叶轮

倒伞叶轮同时考虑池内水流状态及充氧效果。伞面及旋流叶片采用数控水刀放样切割一次成型。
