ZQXN型周边传动全桥式吸泥机

刮泥机优势:

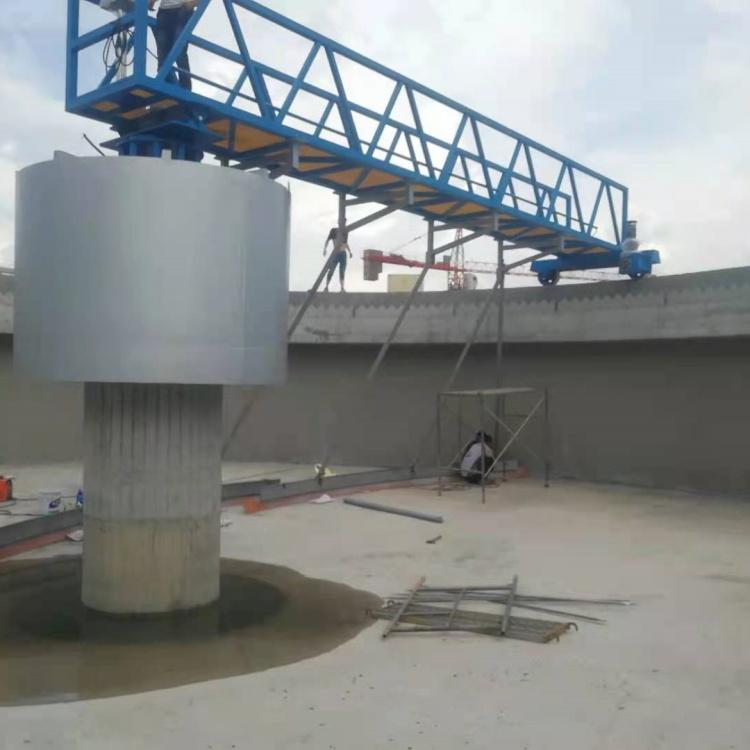

ZQXN型周边传动全桥式刮泥机主要由工作桥、驱动装置、刮泥装置、浮渣刮除装置、中心支承及集电装置、电控部分等组成,工作桥采用珩架结构、重量轻、刚性好。驱动轮采用钢骨架外衬耐磨橡胶制作而成,磨擦系数大,运行平稳。

本设备用于污水处理厂圆形二沉池,将沉降在池底的污泥刮集至一组沿半径方向布置的吸泥管管口,再通过中心排泥管排出,以便污泥回流或浓缩脱水;此外,还可以撇除液面浮渣。

刮泥机原理:
主要用于辐流式初沉,二沉池的排泥,也可用于浓缩池的排泥,是一种理想的排泥设备,结构简单,传动平稳,动力消耗低,刮泥效果好。应用于钢铁、冶金、矿山、水处理等行业。设有多种措施,使用可靠,采用双速行走,效率高;并可设定不可刮集行程,适用范围广,渣耙、油耙高度可调节,配重后可使刮渣能力加强,对易板结物质刮集有效果。

刮泥机结构特点:

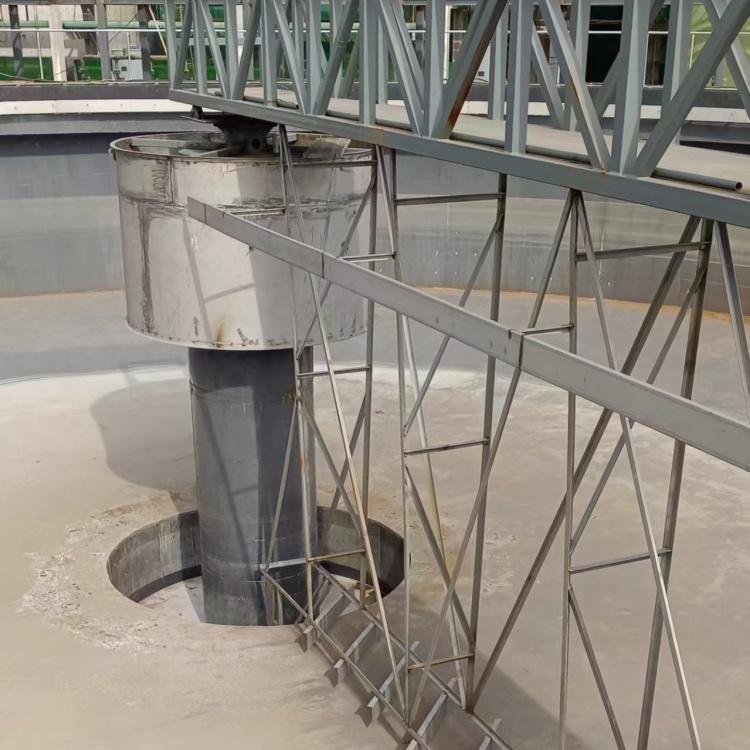

主要由工作桥、传动装置、稳流筒、传动轴、刮臂、刮泥板等组成。该机设有横跨池子的固定平台,工作时其整机载荷都作用在工作桥中心;污水经池中心稳流筒均流到四周。随着过流面积增大而流速降低,污水中的沉淀物沉淀于池底,将沉淀的污泥刮集到中心集泥坑中,利用水压将其从污泥管中排出。该机结构简单,传动平稳,动力消耗低,刮泥效果好,是一种理想的排泥设备。

周边传动刮泥机应用范围:

用于城市污水处理厂、自来水厂以及工业废水处理中辐流式圆形沉淀池和浓缩池中,排除沉降在池底的污泥和撇除池面的浮渣。主要应用于钢铁、冶金、矿山、水处理等行业。

刮泥机型号表达方式:

本设备由工作桥、排泥槽、吸泥管系统、虹吸抽空系统、中心回转轴承、驱动装置、撇渣装置、集电器、控制箱等组成。

工作桥由置于周边的驱动装置带动，绕池中心轴线旋转，沉积在池底的污泥由刮泥板刮集至各吸泥口，在负压的作用下，污泥经吸泥口、输泥槽、虹吸管、中心泥罐、中心排泥管排至污泥坑。每个吸泥管上端设有调节器，以调节各吸泥管的流量分配。同时，液面上的浮渣向随工作桥旋转的撇渣板和周边挡渣堰形成的渐缩区域内集中，直至其封闭边—刮渣摆臂。当摆臂抵达集渣斗时，由摆臂上的刮渣板刮集至集泥斗（篮）。
