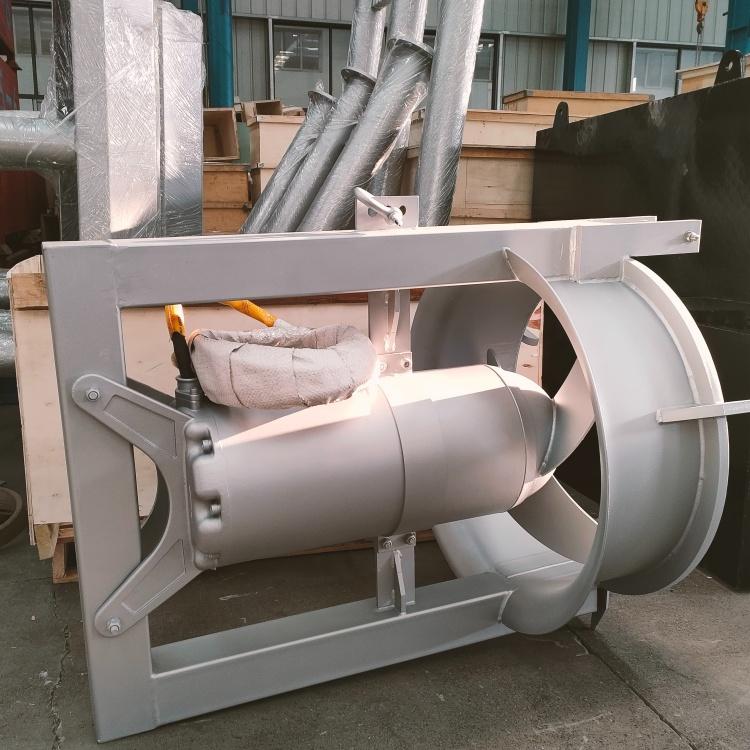

QJB-W型污泥回流泵使用范围

QJB-W型污泥回流泵是在潜水搅拌机生产技术基础上开发的新型产品,该泵为二级污水处理厂混合液回流、反硝化脱氮的专用设备,亦可以用于地面排水时抽净化水;灌溉和控制水道系统;废水处理过程中再循环或泥浆抽吸回路中需要微扬程、大流量场所。

产品性能曲线:

使用范围:

回流泵是在潜水搅拌机生产技术基础上开发的新型产品,该泵为二级污水处理厂混合液回流、反硝化脱氮的设备,亦可以用于地面排水时抽净化水;灌溉和控制水道系统;废水处理过程中再循环或泥浆抽吸回路中需要微扬程、大流量场所。

QJB-W型硝化液回流泵、污泥回流泵是南京兰江泵业有限公司在潜水搅拌机生产技术基础上开发的新型产品,该泵为二级污水处理厂混合液回流、反硝化脱氮的设备,亦可以用于地面排水时抽净化水;灌溉和控制水道系统。

结构设计

1、叶轮

采用后掠式反扭曲曲线设计，用不锈钢材料制造，并经过动平衡实验和精心加工，能高效率地传递电机输出功率。为使叶轮避免阻塞结渣，为防止在运转时叶轮与轴产生松动，在叶轮固定结构上采用了内部锁定装置。

2、电机

潜水回流泵的电机与叶轮是直联式的，其绕组的绝缘等级为F等级，较大工作温度可达155OC，电机在较大载荷下不会出现过载现象，电机每小时最多可起动15次，但时间间隔应均匀。电机定子采用热套法嵌入机壳中，无需任何定位销钉，牢固可靠。正常情况下，电机的温升不超过80OC。

3、轴承

电机转子由一个双列角接触球轴承和一个圆柱滚子轴承支撑；

潜水回流泵轴承的运行寿命大于100000小时；

4、轴密封

潜水回流泵有两个机械密封和一个唇形密封组成。外密封腔内设置有螺旋

凹槽，以清除杂质，减少机封磨损。密封装置材料：碳化钨/碳化钨。

5、监测系统

定子绕组中装有叁个串联联接的常闭型热敏开关，热敏开关在140OC动作。

电机定子腔及油室内设有泄漏检测器，以便检测动、静密封泄漏情况，并适时切断电源。
